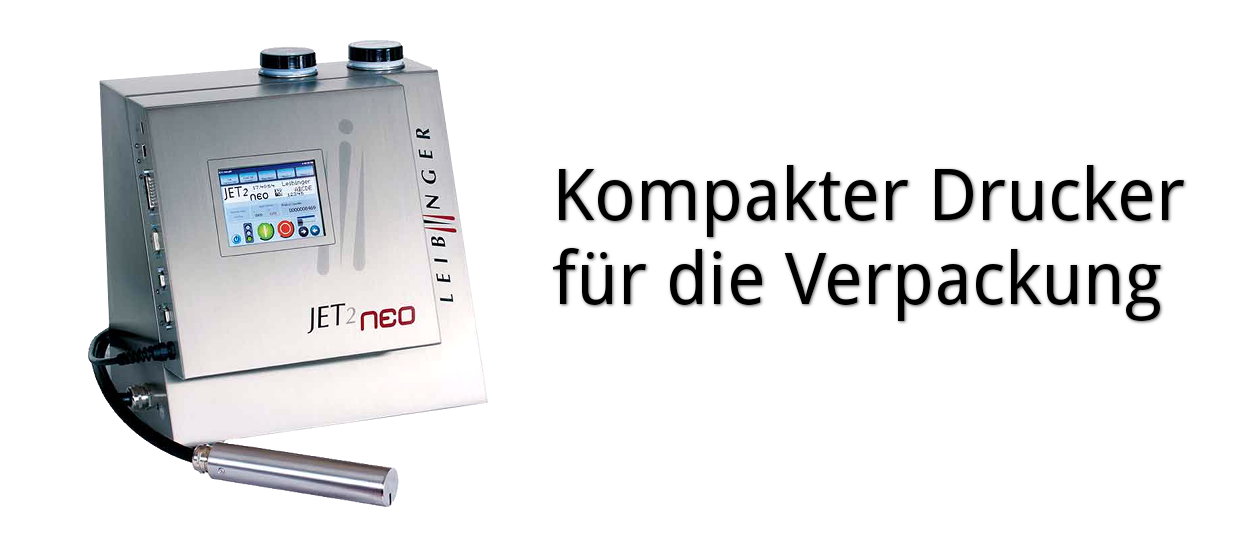

Leibinger JET 2 neo

Der Continuous-InkJet-Drucker Leibinger JET 2 neo ist ein innovativer InkJet-Drucker für die industrielle Kennzeichnung und Codierung von Verpackungen und Produkten. Er zeichnet sich durch komfortable Handhabung per Touchscreen-Display aus.

Eigenschaften

Die Kleinschriftsysteme vom Typ CIJ (Continuous InkJet) Tintenstrahldrucker verfügen über eine einzigartige Düsenverschlussmechanik, variable Software, moderne Elektronik, ein nahezu verschleißfreies Hydraulikkonzept und ein innovatives Tintenmanagement für die industrielle InkJet-Codierung.

Hohe Druckgeschwindigkeiten und minimaler Wartungsaufwand sind kennzeichnend für die Wirtschaftlichkeit des Continuous-InkJet-Drucker Leibinger JET 2. Nahezu alle Materialien können mit diesem Drucker beschriftet, markiert, codiert oder datiert werden.

Die Industrietintenstrahldrucker der Leibinger JET 2 Serie beschriften Kunststoffe, Gummi, Kabel, Stecker, Automobilteile, Metall, Stahl, Verpackungen, Lebensmittel und Getränke. Die Drucker sind sehr gut geeignet bei fast allen Anwendungen für die industrielle Codierung, Bedruckung und Beschriftung.

Einsatzbereiche

Der Continuous-InkJet-Drucker Leibinger JET 2 neo ist die optimale Lösung für Anwendungen in puncto Oberflächen und Geometrien. Die Einstrahltechnologie des Continuous InkJet gewährleistet höchste Qualität für Schriften und Grafiken bei progressiven Taktfrequenzen und größeren Geschwindigkeiten.

Der Leibinger JET 2 neo erzeugt bis zu 96.000 Tropfen pro Sekunde für eine Kennzeichnung/Codierung mit hoher Auflösung. Die leistungsstarke Jobverwaltung rundet das Konzept des Continuous-InkJet-Druckers ab. Das ergonomische Design des Leibinger JET 2 verleiht diesem bedienerfreundlichen Hochleistungstintenstrahldrucker das gewisse Etwas.

Bewährter automatischer Düsenverschluss

Mit nur einem Tastendruck startet das Beschriftungssystem JET 2 neo und ist in kürzester Zeit druckbereit. Der vollautomatische Düsenverschluss Sealtronic verhindert das Eintrocknen von Tinte in Düse und Rücksaugleitung und garantiert sogar nach langen Stillstandszeiten einen sofortigen Start.

Das InkJet Druckverfahren

Eine detaillierte Ausführung zum InkJet-Druckverfahren finden Sie im Fachartikel Tintendruck: Strahlt er oder strahlt er nicht, das ist hier die Frage! (PDF, 613 KB) von Prof. Dr.-Ing. Wolfgang Wehl (Institut für Mikrosystemtechnik, Hochschule Heilbronn).

Vielseitige Verpackungskennzeichnung

Das Video zeigt den Leibinger JET 2 CIJ-Drucker bei der Kennzeichnung und Beschriftung von Verpackungen und Produkten aller Art.

Technische Daten

Druckleistung/Funktion

• Druckgeschwindigkeit bis zu 6,6 m/s
• Zeichenhöhe: 1,2 bis 11 mm, je nach Düsengröße und Kopftyp
• Länder- und branchenspezifische Fonts, z. B. arabisch, kyrillisch, chinesisch, persisch
• Schriftarten: von 5x5 bis 24x18 Punkte, Sonderschriftarten, Kaminschrift (Towerdruck)
• Schriftarten mehrzeilig von 1 bis 3 Zeilen
• Schriften und Grafiken frei positionier- u. kombinierbar
• Proportionalfunktion bei allen Fonts
• Schrifthöhe und Schriftbreite einstellbar
• Alle gängigen Barcodes und DataMatrix-Codes (ECC 200), GS1 DataMatrix (EAN/ECC)
• Uhrzeit, automatisches Datum, automatisches Mindesthaltbarkeitsdatum, Wochentagsfortschreibung, Kalenderwochen, julianischer Kalender, Schichtkennung
• Ersetzungen: sämtliche Datums-, Zeit- und Zählerfunktionen sind durch Ersetzungen frei codierbar
• Drei individuell programmierbare Zähler, laufende Nummerierung, Produktionszähler, Metermarkierung
• Frei programmierbare Grafiken/Logos, erstellbar im integrierten Editor
• Mehrstufige Kontrast- und Fettdruckfunktion, Druckwiederholung, Druckverzögerung, Rückwärtsdruck
• Textdrehung/Spiegelung, invers, revers und alternierender Ausdruck (objektorientiert) Dynamisches rückwärts drucken für traversierende Zeilen
• Extern-Text-Funktion (drucken externer Daten über Schnittstelle)
• Stoppfunktion nach Erreichen der vorgewählten Stückzahl

Bedienung/Dateneingabe

• 5,7" farbiges TFT-Touch-Screen-Display (VGA), Hintergrund beleuchtet
• Joberstellung und -editierung während der laufenden Produktion
• Verfügbare Menüsprachen: europäische Sprachen, arabisch, chinesisch, vietnamesisch, thailändisch, koreanisch, kyrillisch etc.
• Integrierter Grafikeditor
• Alternative Steuerung über Schnittstelle (Ethernet)
• Länderspezifische Bildschirmtastatur
• Bedienung auch per Maus oder Tastatur
• Umfassendes Diagnosepaket und Statusanzeige mit Klartext-Ausgabe und Hilfefunktion, Druckerstatus-Anzeige(Ampel)
• Passwortfunktion und Servicemenü
• Windowsbasierte Oberfläche, WYSIWYG-Darstellung

Datenverwaltung/Sicherung

• Speicherung beliebig vieler Jobs und Grafiken
• Datenpufferung bei Stromausfall
• Datei-Explorer
• Jobverwaltung mit Speicherung der Maschinenparameter
• Datalogging
• Up- und download von Jobs und Grafiken per USB-Stick
• Jobselect (255 Jobs über digitale Eingänge extern auswählbar)

Schnittstellen Ein-/Ausgänge

• Produktsensor Eingang PNP/NPN 24V
• Inkrementalgebereingang (TTL 5V, HTL 24V, RS422 5V)
• Digitale Ein-/Ausgänge frei wählbar; 5 Eingänge, 4 Ausgänge
• Alarm, Nachfüllen, Druck bereit, Druck fertig, externe Jobwahl etc.
• USB Anschluss
• Netzwerk, Ethernet (RJ45)

Druckkopf

• Kompakte Abmessungen: Länge 212 mm, Ø = 43mm
• Flexible, bruchfeste Kopfleitung, Länge: 3 m (optional: 6 m)
• Edelstahlgehäuse
• Vollautomatischer Düsen- und Fängerrohrverschluss
• Vollautomatische Tropfenladungs- und Tropfenabrissregelung
• Tintenstrahlüberwachung
• Düsengröße Modell JET 2 neo: 60 μm oder 70 μm
• Beliebige Einbaulage, auch für Überkopfanwendungen
• Sicherheitsschalter zur Kopfhaubenarretierung
• Option: Kopfbelüftung

Vorratsbehälter

• Drucklose Tinten- und Solvent-Vorratstanks: Volumen 1,3 l
• Nachfüllbar während der Produktion
• Vollautomatische Füllstandsüberwachung mit Tankuhr

Tintensystem

• Wartungsarm, Membranpumpen mit optimierter Einschaltdauer
• Vollautomatische Viskositäts- und Druckregelung
• Temperaturentkoppelte Hydraulik
• Keine externe Druckluftversorgung nötig
• Automatische Intervallfunktion
• EcoSolv - Lösemittelrückgewinnung (Optional)

Tinten

• Tintenverbrauch: mehr als 120 Mio. Zeichen / ltr. (Matrix 7x5 / Düse 60 μm)
• Verschiedene Farbstoff- und softpigmentierte Tinten
• Schnelltrocknende Solventtinten (<1 sek.)
• Keton-Tinten, MEK-freie Tinten, alkoholbasierte Tinten
• Tintenfarben (schwarz, gelb, rot, blau etc.)
• Temperaturbeständige, umdruckfeste Tinten
• Security-Tinten, Farbumschlag-Tinten, Haft-Tinten, fluoreszierende Tinten, alkohol- und sterilisierbeständige Tinten
• Lebensmittel-Verpackungstinten
• Kundenspezifische Spezialtinten

Gehäuse/Gewicht

• Gewicht Druckkopf: 1,5 kg
• Gewicht Gehäuse: 17 kg
• Schutzklasse IP 54

Anschlusswerte/Umgebungsbedingungen

• 100 V-240 V, 50-60 Hz, max. 40 VA
• Temperaturbereich +5° C bis +45° C
• Rel. Luftfeuchtigkeit max. 90% nicht kondensierend
• Keine externe Druckluftversorgung notwendig

Zubehör

• Produktsensor, Inkrementalgeber, Geräteständer, Druckkopfhalterungen, Alarmleuchten etc.
• Software: Fernbedienbar über externe Software-Ansteuerung

Bei Fragen zum Beschriftungssystem JET 2 neo nehmen Sie bitte Kontakt auf.
