HP TIJ 2.5
HP TIJ 2.5 (Thermal Inkjet 2.5) arbeitet als thermisches Drop-on-Demand-Verfahren (DOD) und erzeugt Tintentropfen gezielt bei elektrischer Ansteuerung. Der Begriff „Thermal“ beschreibt die Tropfenerzeugung durch ein Heizelement im Düsenkanal.
Funktionsprinzip
Ein elektrisches Heizelement heizt in Mikrosekunden‑Pulsen auf bis zu 300 °C auf. Die Überhitzung erzeugt eine Dampfblase, deren Expansion einen Druckimpuls auslöst und den Tropfen ausstößt. Nach dem Blasenkollaps füllt sich das Kapillarsystem selbstständig nach. Die Ansteuerung des Heizelements hängt von der verwendeten Tinte ab. Diese gliedert sich in Feuerspannung (firing voltage) und Pulsdauer (pulse width).
Aufbau von Kartusche und Druckkopf
Die 0,5″‑Kartusche umfasst typischerweise 300 Düsen und eine Breite von 12,7 mm. Daraus ergibt sich ein Düsenabstand von 42 µm und eine Druckauflösung von 600 dpi.

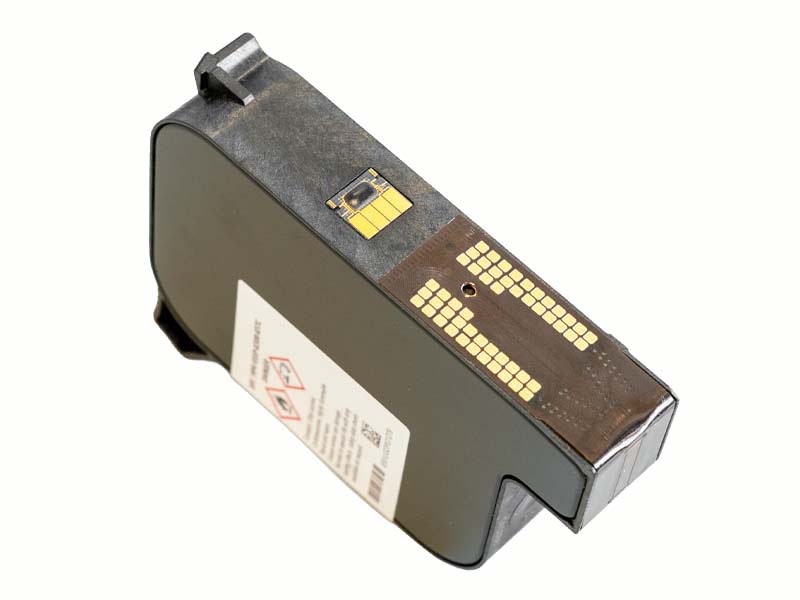

Smart-Card-Varianten besitzen zusätzlich einen Chip zur Übertragung von Tintenart und Füllstand an das Drucksystem.
Einbau und Wechsel

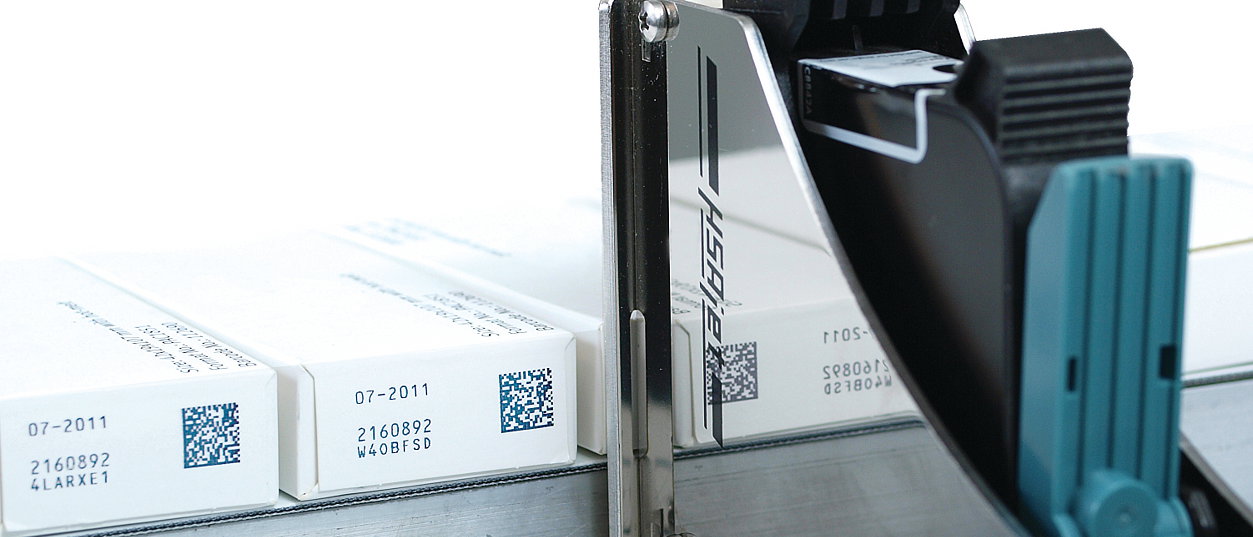

Der Anwender steckt die Kartusche in einen Halter. Mehrere Kartuschenhalter lassen sich je nach Anforderung versetzt hintereinander anordnen. Ein Controller steuert bei diesem Verfahren bis zu 16 Kartuschen an und erreicht eine Druckhöhe von bis zu 203 mm.
Der Wechsel erfolgt als Snap‑in/Snap‑out‑Kartuschentausch. Da der Druckkopf Bestandteil der Kartusche ist, erfolgt mit jedem Kartuschentausch ein Austausch der Düsenplatte und der gesamten Druckkopfeinheit. Durch diese Bauart lässt sich die Tinte bei geänderten Druckanforderungen ohne zusätzlichen Aufwand wechseln.
Kennwerte TIJ 2.5
| Vertikale Auflösung | 150–600 dpi |
| Horizontale Auflösung | 75–2400 dpi |
| Tropfenfrequenz | 10–18 kHz |
| Abstand zum Material | 0,5–5 mm |
| Decap-Zeit (Offenzeit) | 0,5–16h |
| Füllmenge | 25–45 ml |
| Tropfenvolumen | 21–38 pL |
