HSAJET Controllerboard Systeme

Gleichbleibend hohe Qualität bei hohen Druckgeschwindigkeiten

WOLF-Signiertechnik bietet flexible Beschriftungssysteme mit Controllerboard für Windows PC, entweder als fertige Lösung mit PC oder für die Integration in Ihren vorhandenen PC. Die Systeme drucken aus den Datenbanken SQL, ODBC und Access sowie aus Excel-, CSV- und Textdateien. Es können variable Texte, Zähler, Datum, Zeit, Schichtcodes, Grafiken und alle Barcodes gedruckt werden.

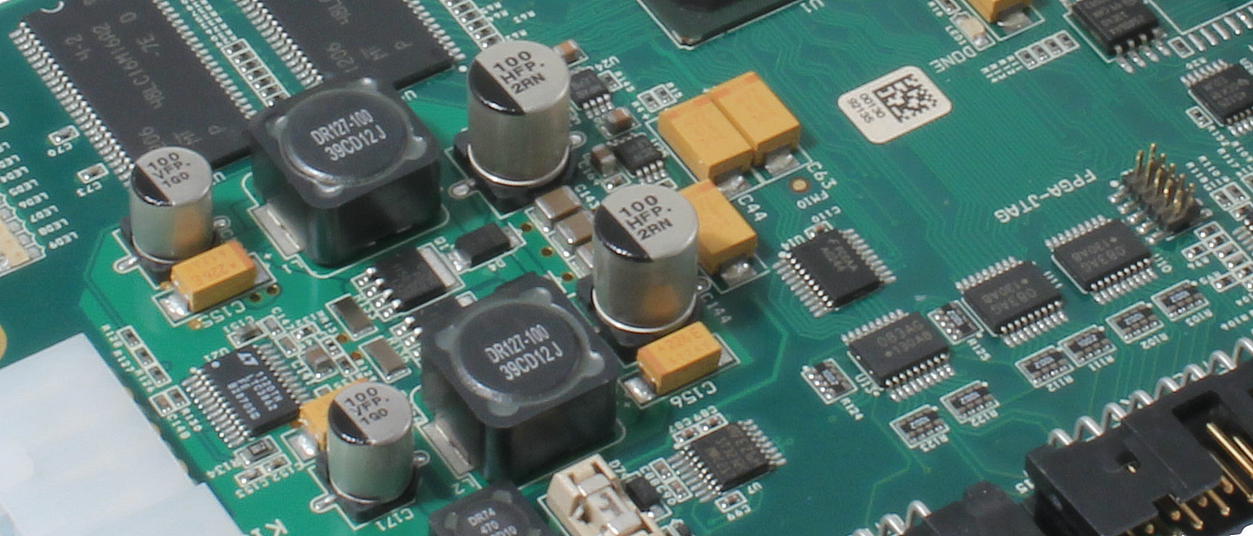

HSAJET Controllerboard

Die HSAJET Controller Boards für Beschriftungssysteme basieren auf der zuverlässigen HP TIJ 2.5 Technologie, welche eine gleichbleibend hohe Qualität bei hohen Druckgeschwindigkeiten bietet.

Jedes CB-Board basiert auf der PCI-Technologie und kann bis zu 2" Druckhöhe erzeugen. Für größere Druckhöhen können mehrere CB-Boards in einem PC installiert werden, sodass eine maximale Druckhöhe von 8" mit einem Controller möglich ist. Das CBF-Board ist als separates Board zum Einbau in einem PC erhältlich, HSA Systems bietet zudem zwei Versionen vorkonfigurierter, Windows-basierender Controller an: den Office style Printer Controller (OPC) mit entweder 2" oder 4" Druckhöhe, oder den Rack style Printer Controller (RPC) mit 6" oder 8" Druckhöhe.

Die CBF-Board-Varianten werden über eine eigens entwickelte Beschriftungssoftware angesteuert, die besonders für Codierung, Kennzeichnung, Adressierung oder pharmazeutische Anwendungen ausgelegt ist. Die intuitiv bedienbare Software enthält alle notwendigen Funktionen, inklusive verschiedener Datenbankanbindungen.

Jedes CB-Board hat Anschlüsse für Encoder, Drucksensor und einen seriellen Anschluss. Die Ethernet-Kommunikation erfolgt über die LAN-Schnittstelle des PC. Falls erforderlich, können die Drucker gemäß des umfassenden Kommunikationsprotokolls über verschiedene Schnittstellen angesteuert werden. Ferner kann der CBF bis zu 8 definierte Ausgangssignale für externe Steuerungen verwalten.

Eine Vielzahl von Druckköpfen kann sowohl frei für den seitlichen Druck als auch für den Druck von oben installiert werden. Mit einer CBF-basierten Lösung gibt es die volle Freiheit im Kopf-Offset sowie hohe Präzision bei den X-und Y-Schnittstellen-Koordinaten. Die Kombinationen von Hard- und Software ermöglichen viele Anwendungen als Integrations- oder Komplettlösung.

Technische Details

Allgemein

Design Software

Schnittstellen

Signale
